在PCB反向技術研究中，反推原理圖是指依據PCB文件反推出或者直接根據產品實物描繪出PCB電路圖，指在說明線路板原理及工作情況。并且，這個電路圖也被用來分析產品本身的功能特征。而在正向設計中，一般產品的研發要先進行原理圖設計，再根據原理圖進行PCB設計；反推原理圖剛好相反，是要把PCB文件和BOM清單抄出來，加好網絡然后根據做好的PCB和BOM文件反推出原理圖。
PCB反推原理圖的流程：
一、分析PCB布局，把電路分成若干單元；
二、準備兩臺電腦，一臺查看PCB文件和元器件PDF文檔，一臺繪制原理圖；
三、調取單元電路內的所有元件，跟據經驗進行布局；
四、將PCB文檔內一條網絡高亮度顯示，在另一臺電腦上連接電性聯接線；整條網絡接完后，刪降PCB文檔內的該條網絡；
五、重復上面兩項，直到PCB文檔內所有網絡被刪完，再對原理圖進行優化。

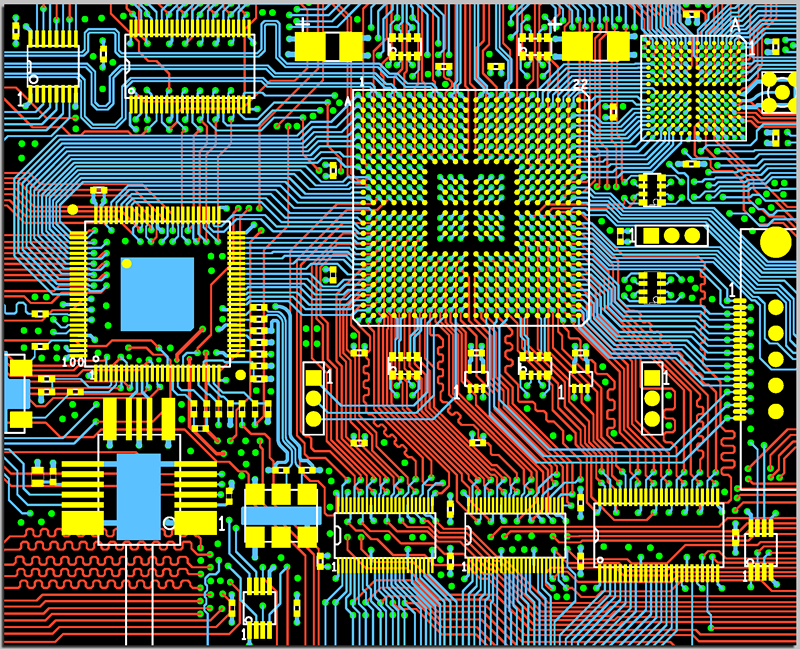

原理圖生成PCB的過程：
1、在OrCAD設計原理圖
2、PowerPCB中生成PCB PCB反推原理圖的流程：
無論是被用作在反向研究中分析線路板原理和產品工作特性，還是被重新用作在正向設計中的PCB設計基礎和依據，PCB原理圖都有著特殊的作用。而且，在產品的調試、維修及改進過程中起著不可或缺的作用，反向原理圖制作是我們PCB抄板服務項目的細分。
我們擁有新穎的逆向設計思路和方法技巧，能進行板級電源完整性分析，進行結果驗證，并且根據導出的技術文件逆向設計出走線清晰、布局合理的原理圖。我司反推的原理圖，均與PCB作過嚴格的網絡校對，圖中元件位置號、型號、網絡名稱等完備且清晰易查，并采用“功能模塊相關元件相對集中”的“模塊化”繪制方式，其可讀性可與設計原圖媲美?？蛻艨梢暂p松地把握該產品的設計思路，捕捉某些高端設計的閃光點，為己所用，亦可方便地融入自己獨到的設計，開發出更高端的產品。
深圳益臻科技原理圖反推服務以芯片信號為線索展開，也就是先查明芯片用途，配合經驗，根據信號流程對引腳信號名稱進行標注，以功能分區域，決不濫用BUS總線或通篇標注網絡名net1,net2等來表達連接關系。我們非常注重SCH Part封裝引腳與實物引腳的對應關系，注重三極管P/N極性及EBC的準確性，逐個分析逐層優化，適應常規設計思路和視覺習慣，可讀性極強。
我們不僅采用最新的PCB反向原理圖軟件，并在多年的實踐中，積累了豐富的經驗，熟練掌握了上百種反推方式。專業提供各種高頻板反繪原理圖及修改，多層盲埋孔板的原理圖逆向設計，手機板反繪原理圖，8層服務器電腦主板原理圖逆向設計，10層以上PCB文件反繪原理圖等等，，為您的產品研發設計及最終調試與后期維護維修提供詳細準確技術原理參考。
PCB原理圖制作
在多年的反向研發及PCB自主設計過程中，益臻科技對各類電子產品電路原理，功能模塊特征等等有透徹的了解，可針對客戶的產品方案制作出完整的電路原理圖，并且充分保證PCB原理圖制作的準確性、高效性與可靠性，幫助在客戶進行產品自主研
發設計中縮短研發周期，減少研發費用，快速把握市場機會窗促進新產品上市。更多芯片解密，PCB抄板,反推原理圖，PCBA中小批量生產等技術交流歡迎咨詢了解（yizhenpcb.com）
