PCB抄板涉及的主要文件包括芯片程序文件、PCB文件、物料清單(BOM)、原理圖文件、Gerber文件、鉆孔文件以及中心坐標文件等。?這些文件在PCB抄板過程中起著至關重要的作用，確保了復制電路板的準確性和功能性。
一、芯片程序是指存儲在芯片中的指令集，這些指令集控制芯片的行為和功能。? 芯片程序通常以二進制代碼的形式存在，被硬化的電路執行，實現特定的功能。如果沒有單片機控制的板子可以忽略這項。
通俗來說程序就是我們的大腦思維指導我們的行動，PCB和元器件就是我們的身體。

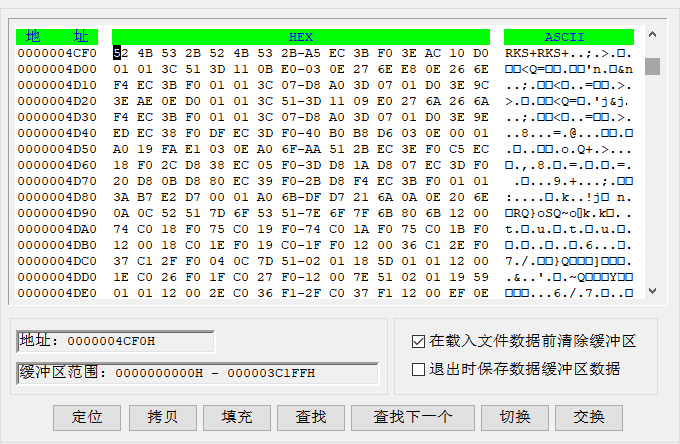

單片機燒錄程序圖
?
二、?PCB文件?是電路板設計的基礎，包含了電路板的物理結構和電氣連接的詳細描述。通過PCB文件，可以準確地還原電路板和分析布局和布線?。

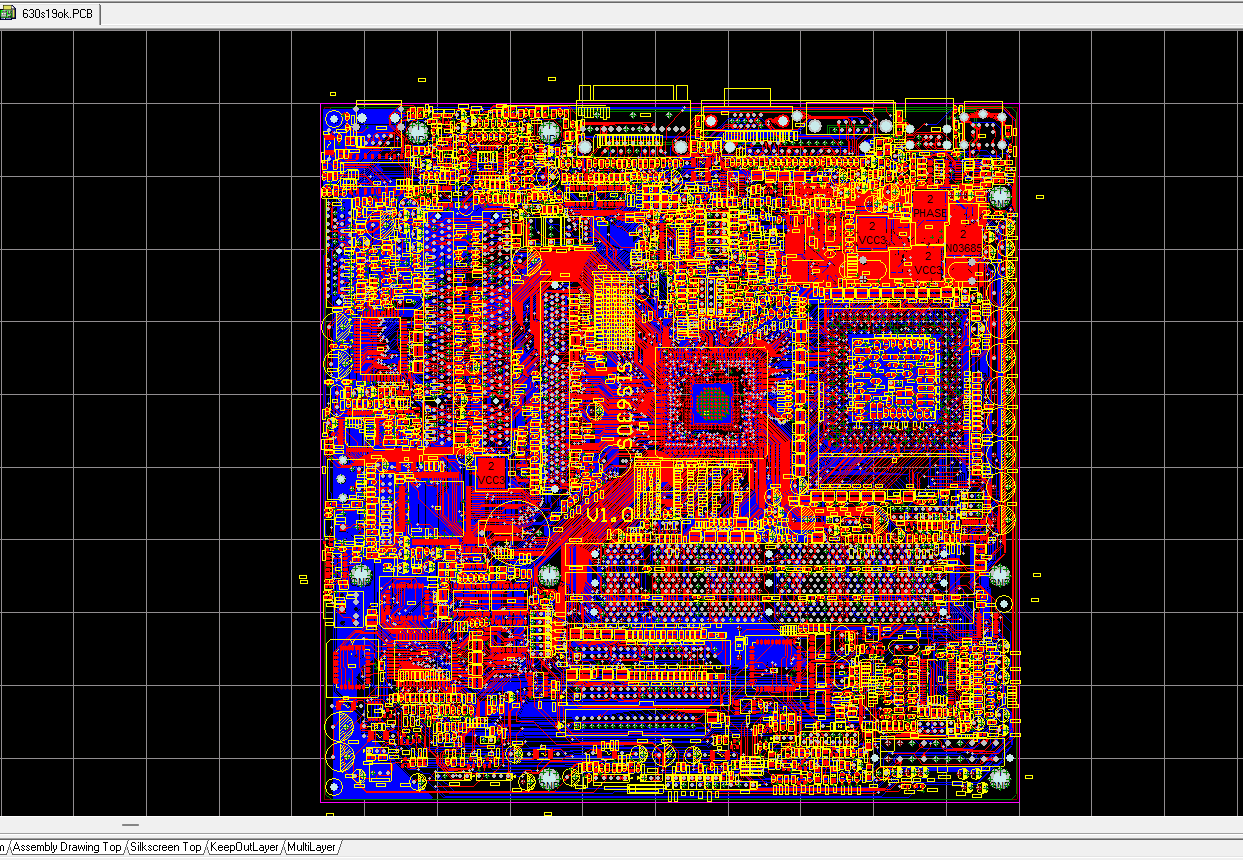

PCB文件圖

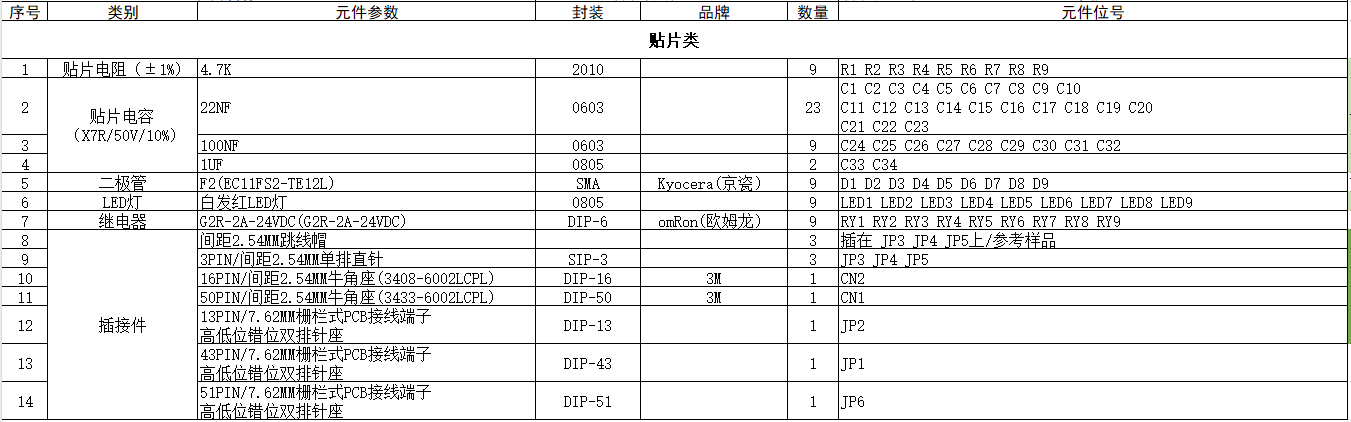

三、?物料清單(BOM)?詳細列出了電路板所需的所有組件，包括器件型號、封裝、參數、描述和數量以及貼裝在PCB板的位置等，確保了組件的正確采購和貼片加工放置?。
四、?原理圖文件?展示了電路的各種功能模塊以及它們之間的電氣連接關系，是理解電路工作原理的基礎，有助于維修分析電路和二次開發?。

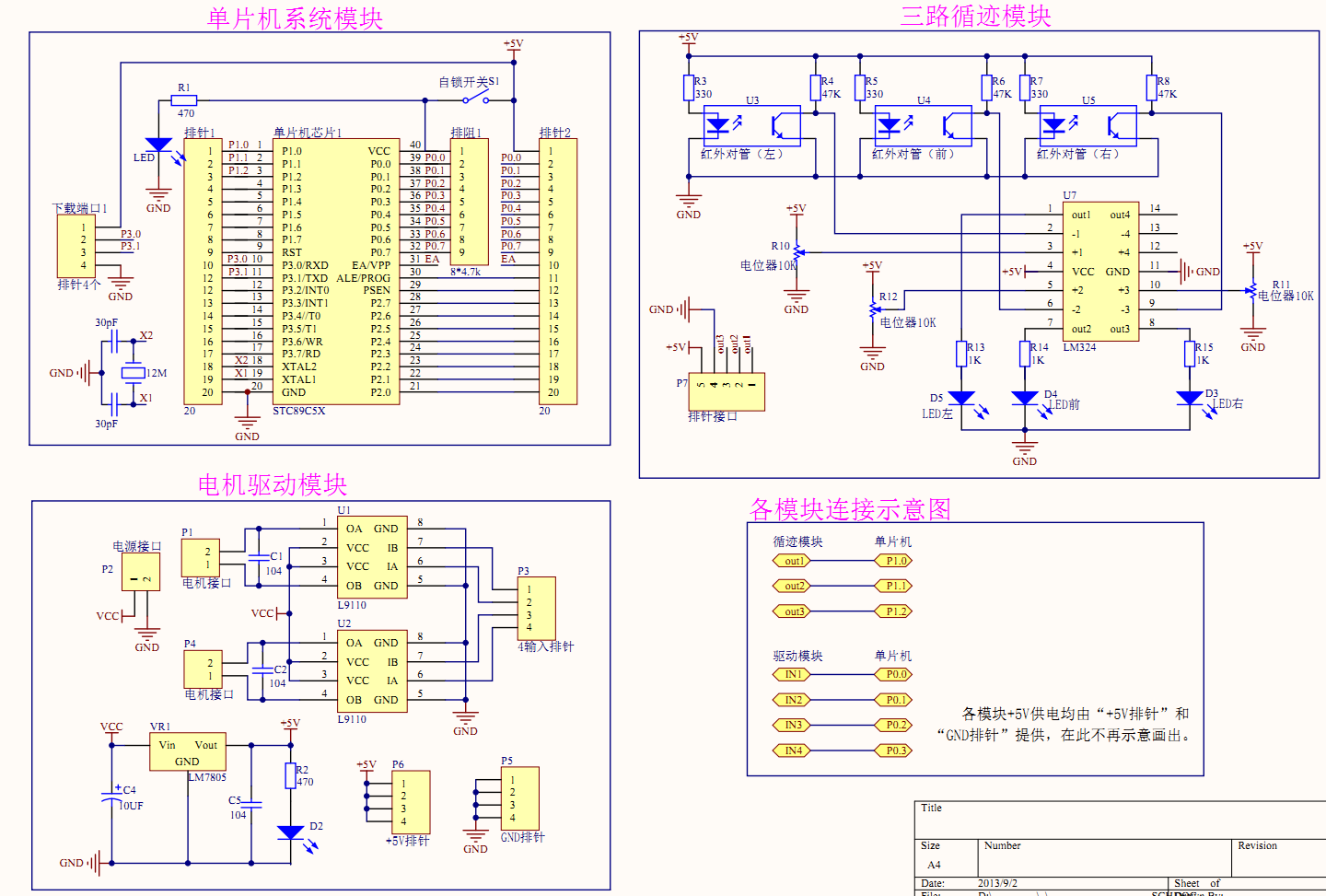

原理圖

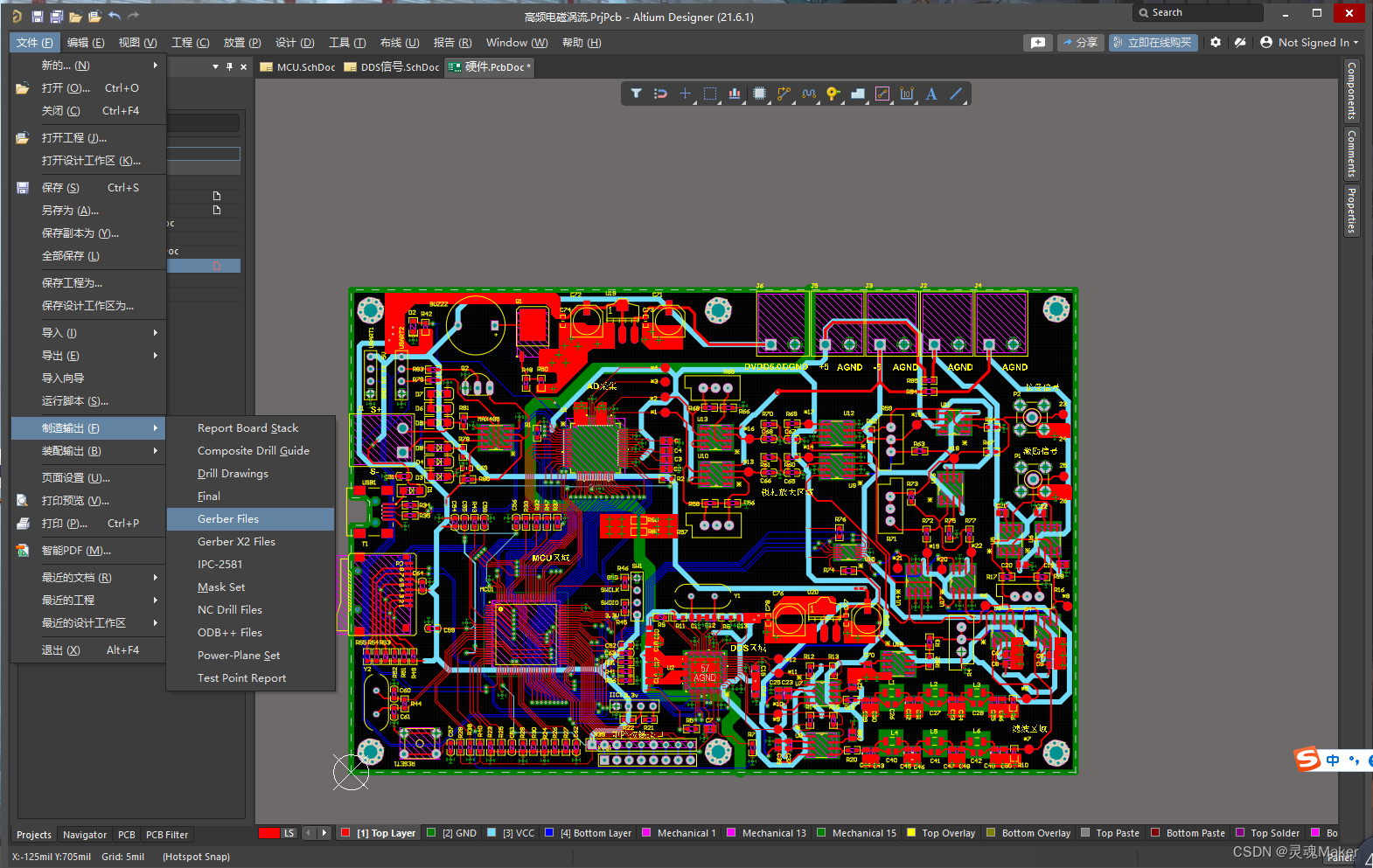

五、?Gerber文件?包含了電路板每個層的幾何信息，如銅線路、焊盤、阻焊層和絲印層等，是制造PCB板的關鍵文件之一?。
五、?鉆孔文件?提供了鉆孔的坐標及尺寸信息，確保了PCB板的正確鉆孔和組件的準確安裝?。
六、?中心坐標文件?也稱為拾取和放置文件，提供了每個組件在電路板上的坐標和方向信息，指導組件的精確放置?。
這些文件共同構成了PCB抄板的完整技術資料，通過這些資料可以進行電路板的設計、制造和測試，實現電子產品的復制、二次開發，分析研究和生產。
